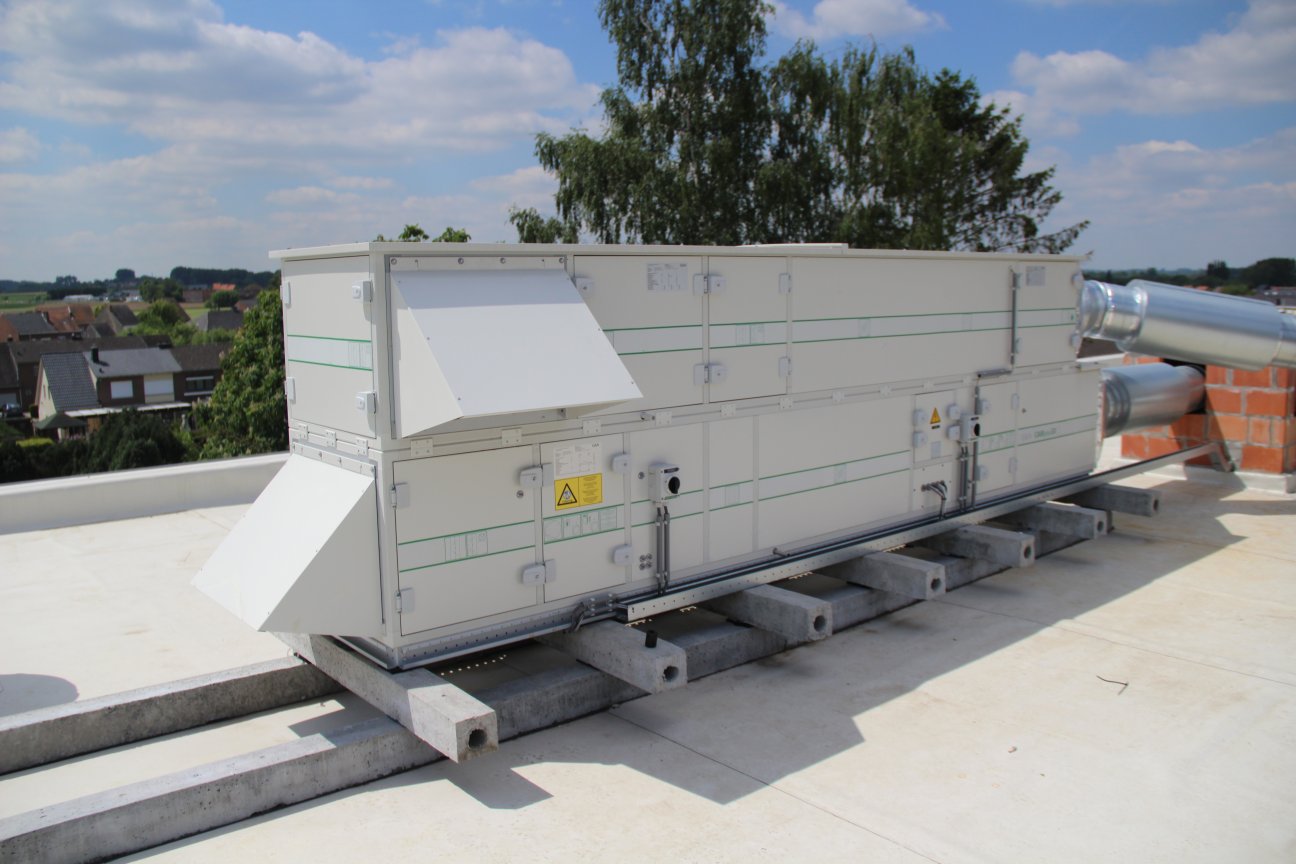

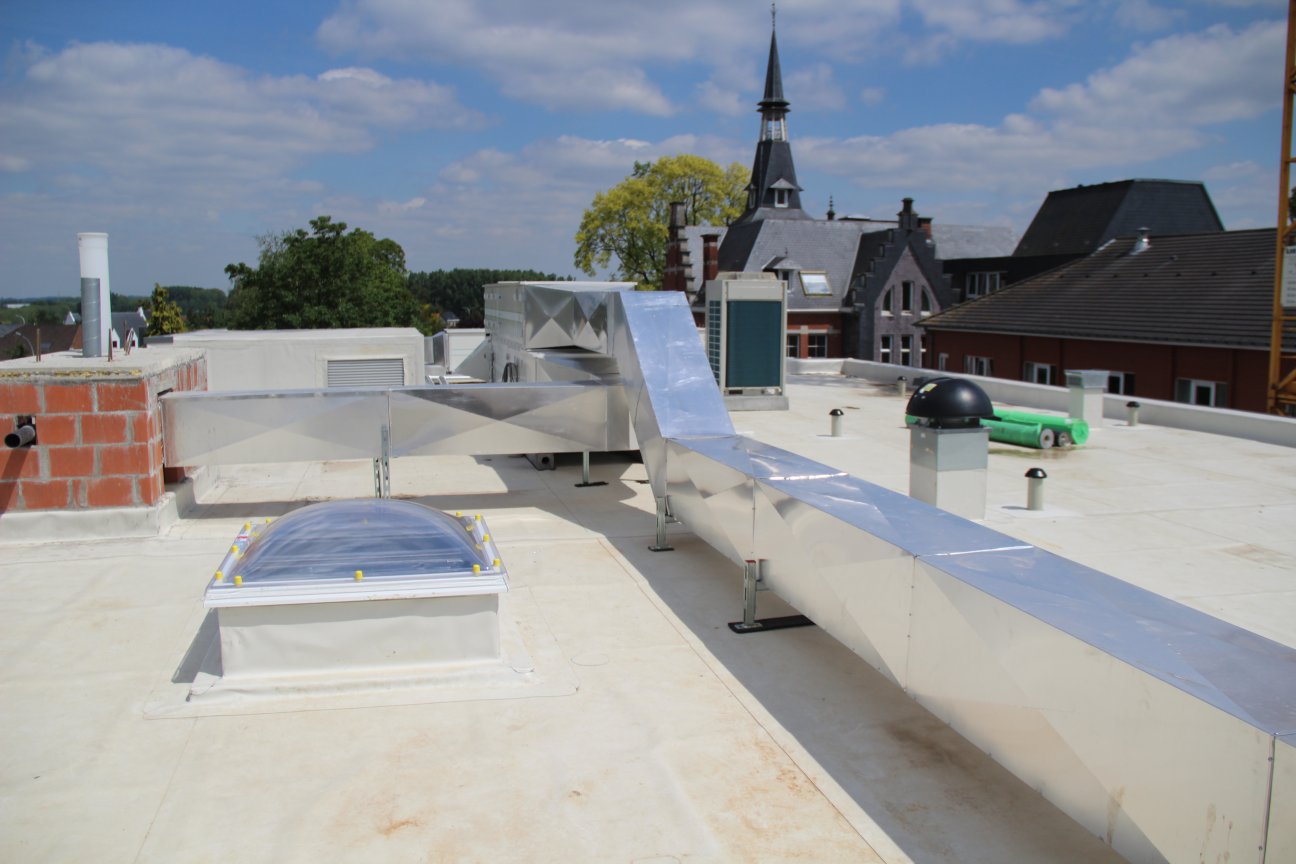

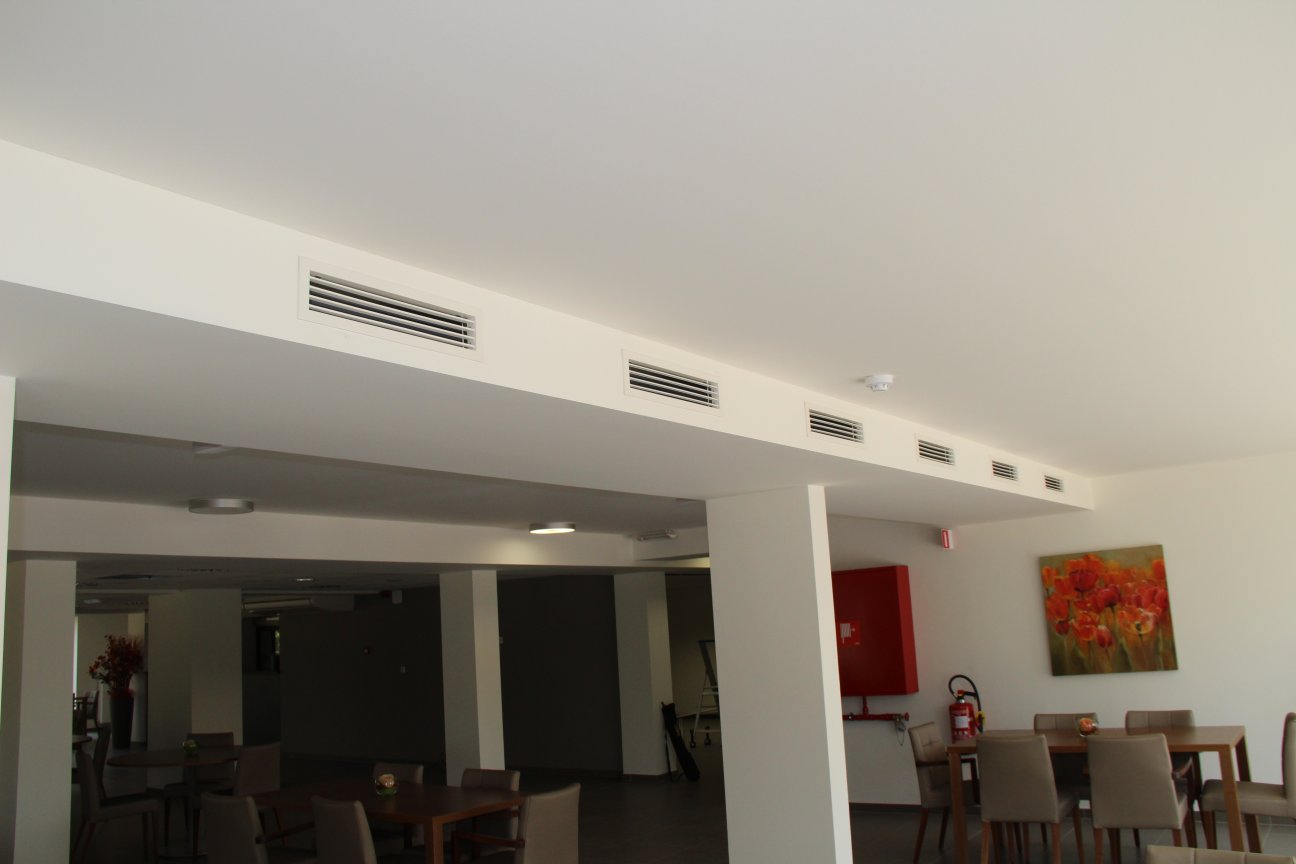

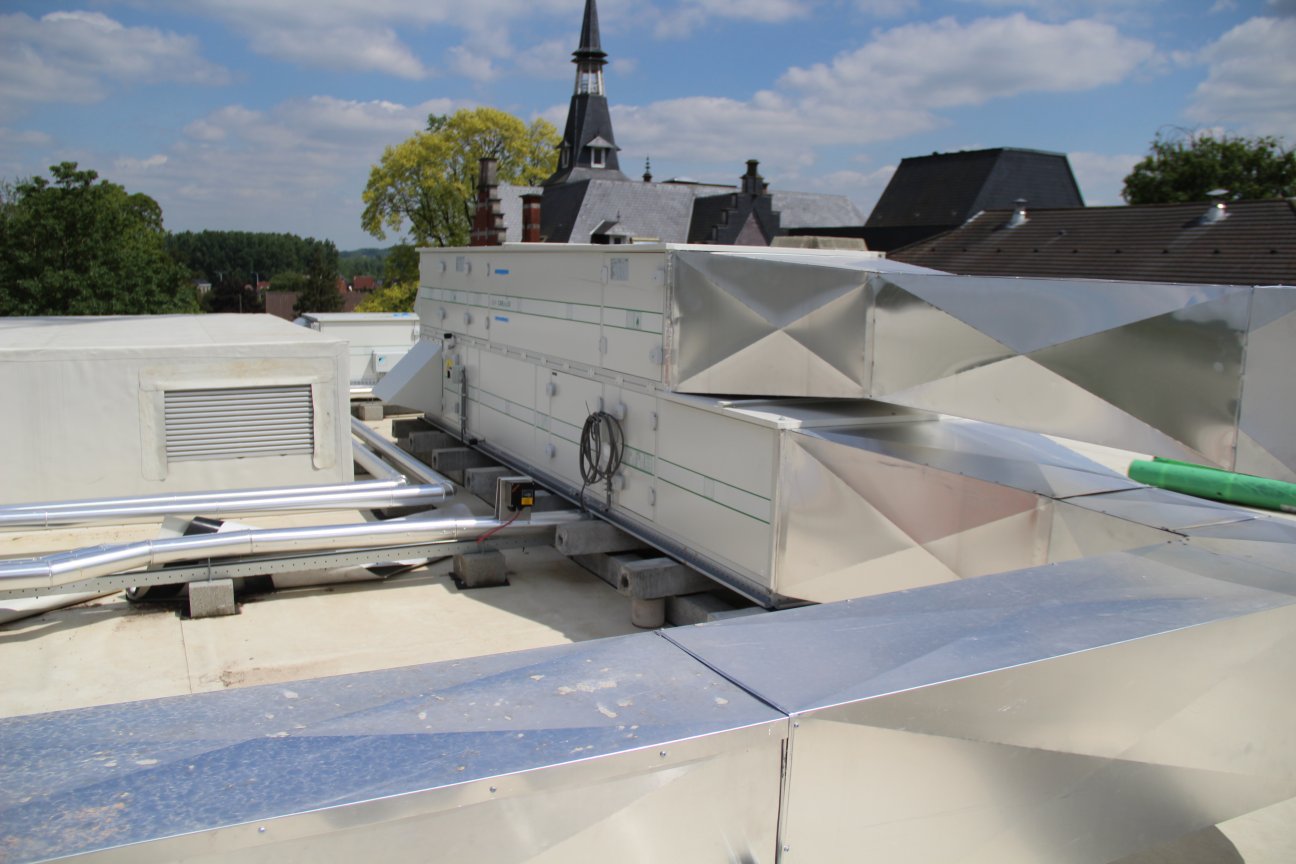

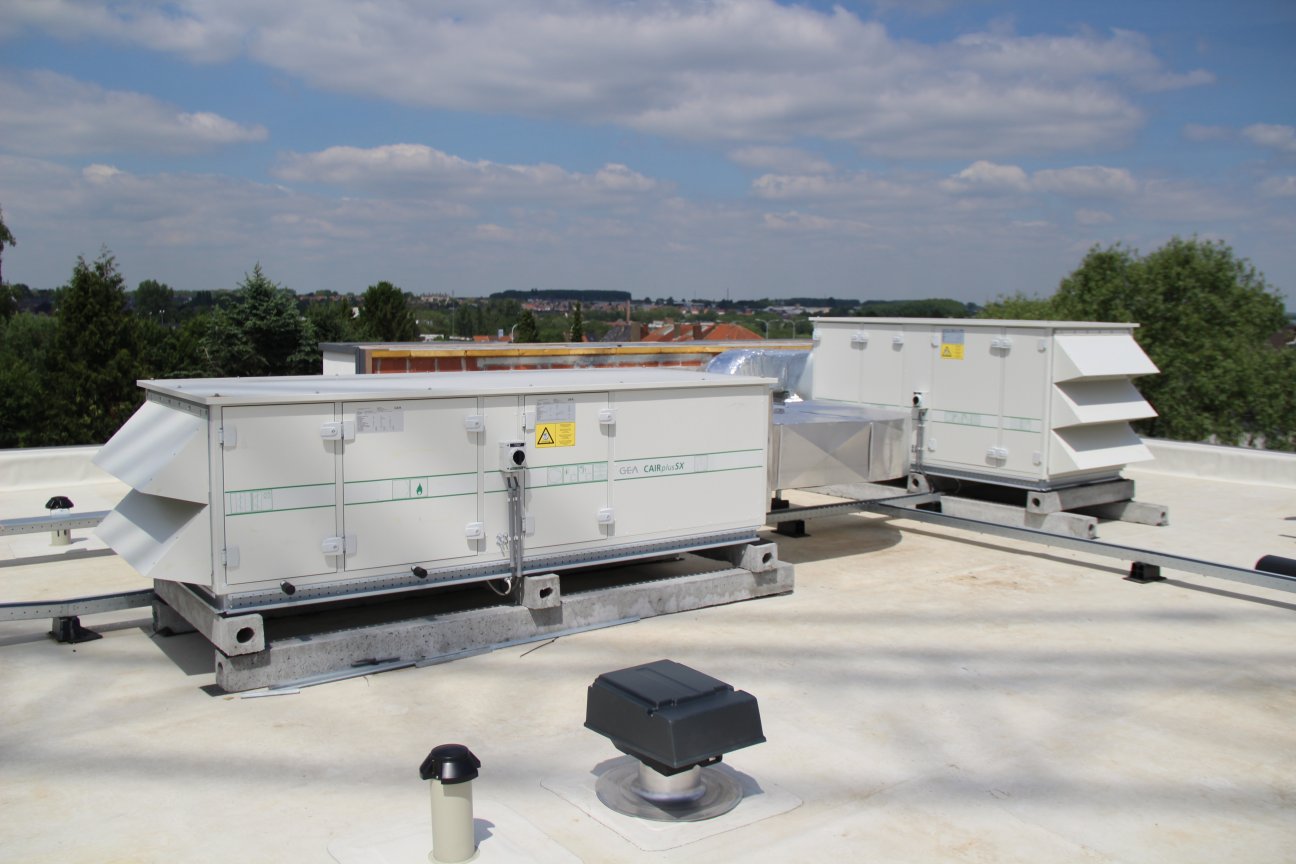

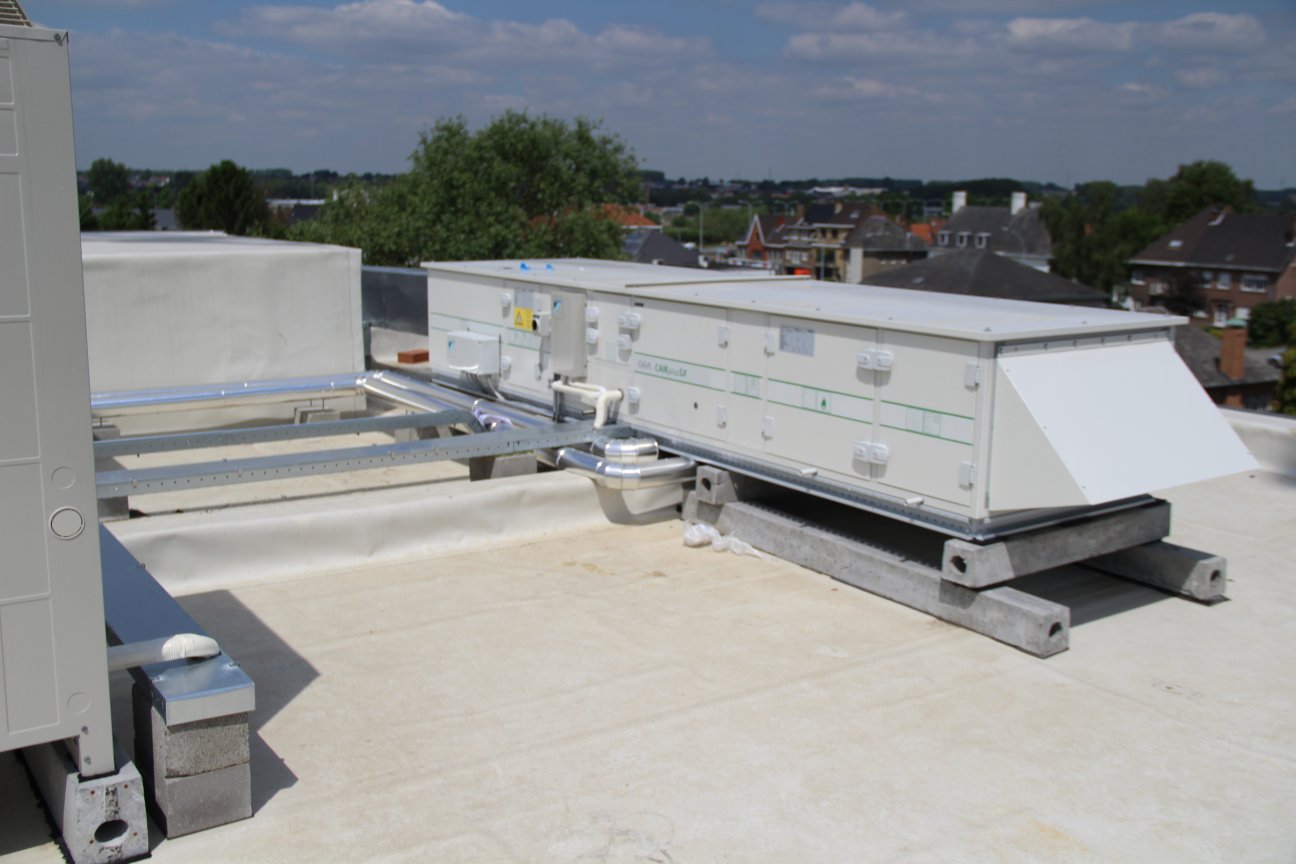

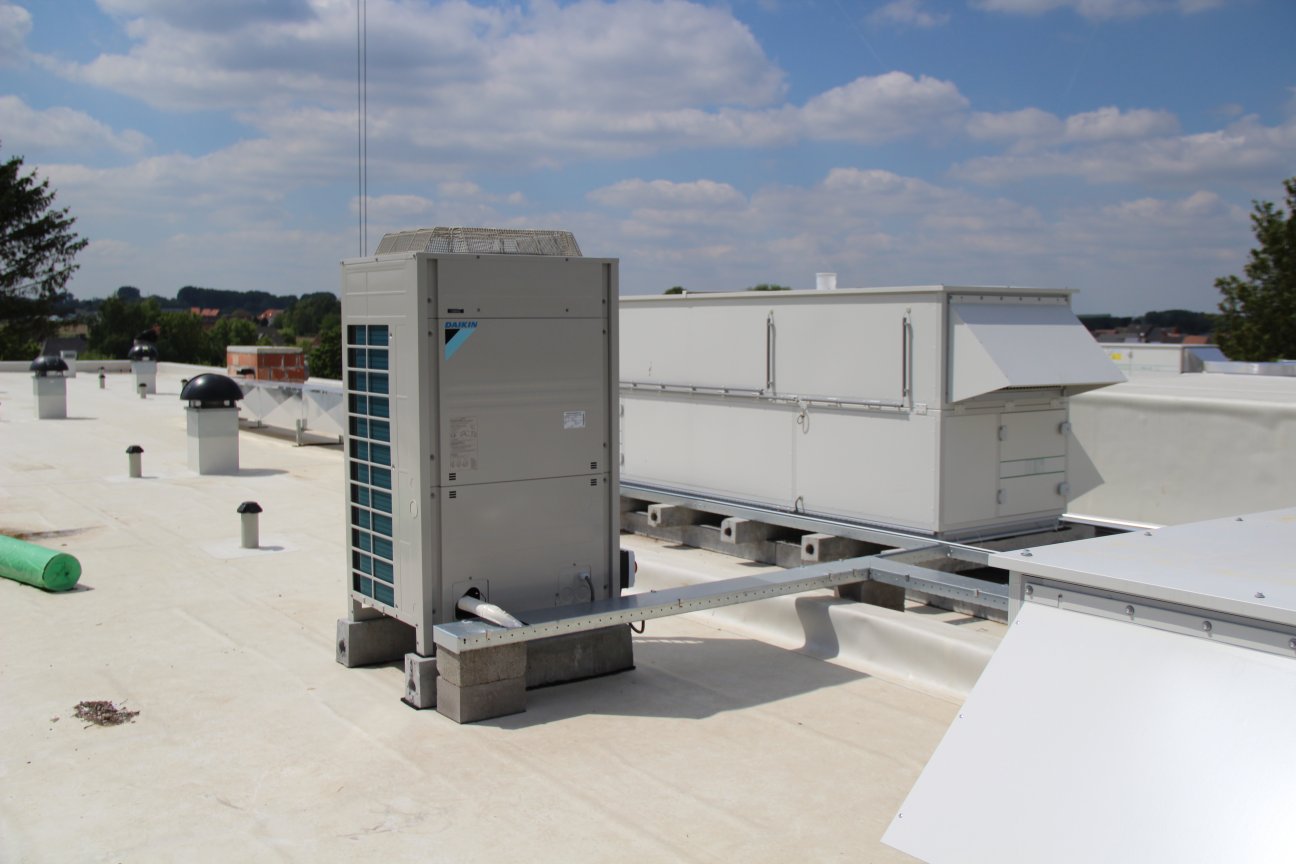

Domein De Castelmolen is een rust- en verzorgingstehuis in Meerbeke dat in 2013 werd uitgebreid met 92 nieuwe wooneenheden. De specifieke aard van het project speelde een grote rol bij de keuze voor het HVAC-concept. Hoewel het om een volledige nieuwbouw ging, was de ruimte in de valse plafonds eerder beperkt. Er kon met één centrale luchtgroep gewerkt worden, maar in dat geval waren er enorm grote ventilatiekanalen nodig om het vereiste luchtdebiet naar de verschillende ruimten te blazen. Om die reden hebben we gekozen voor de plaatsing van gedecentraliseerde luchtgroepen met een beperkt debiet en terugnamepleniums in de ruimte zelf.

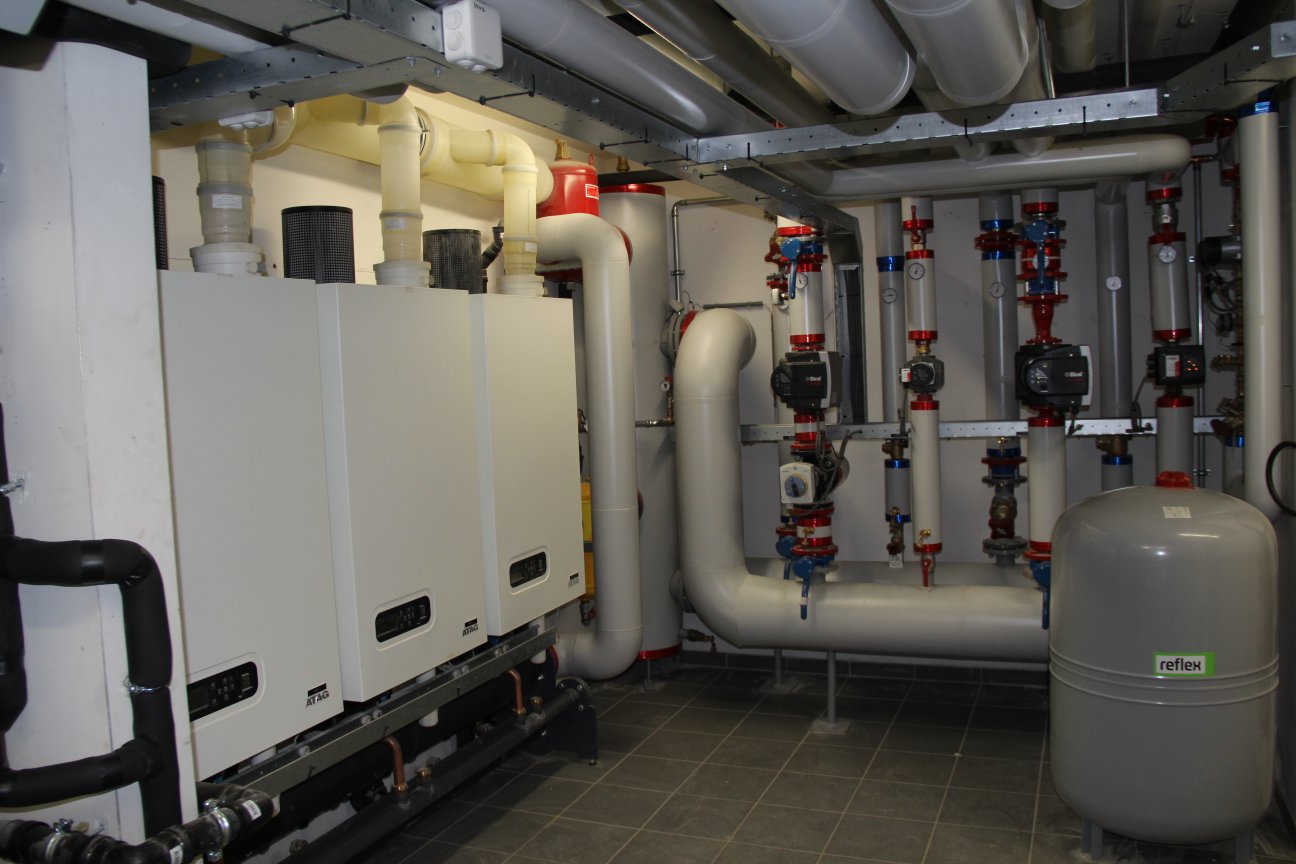

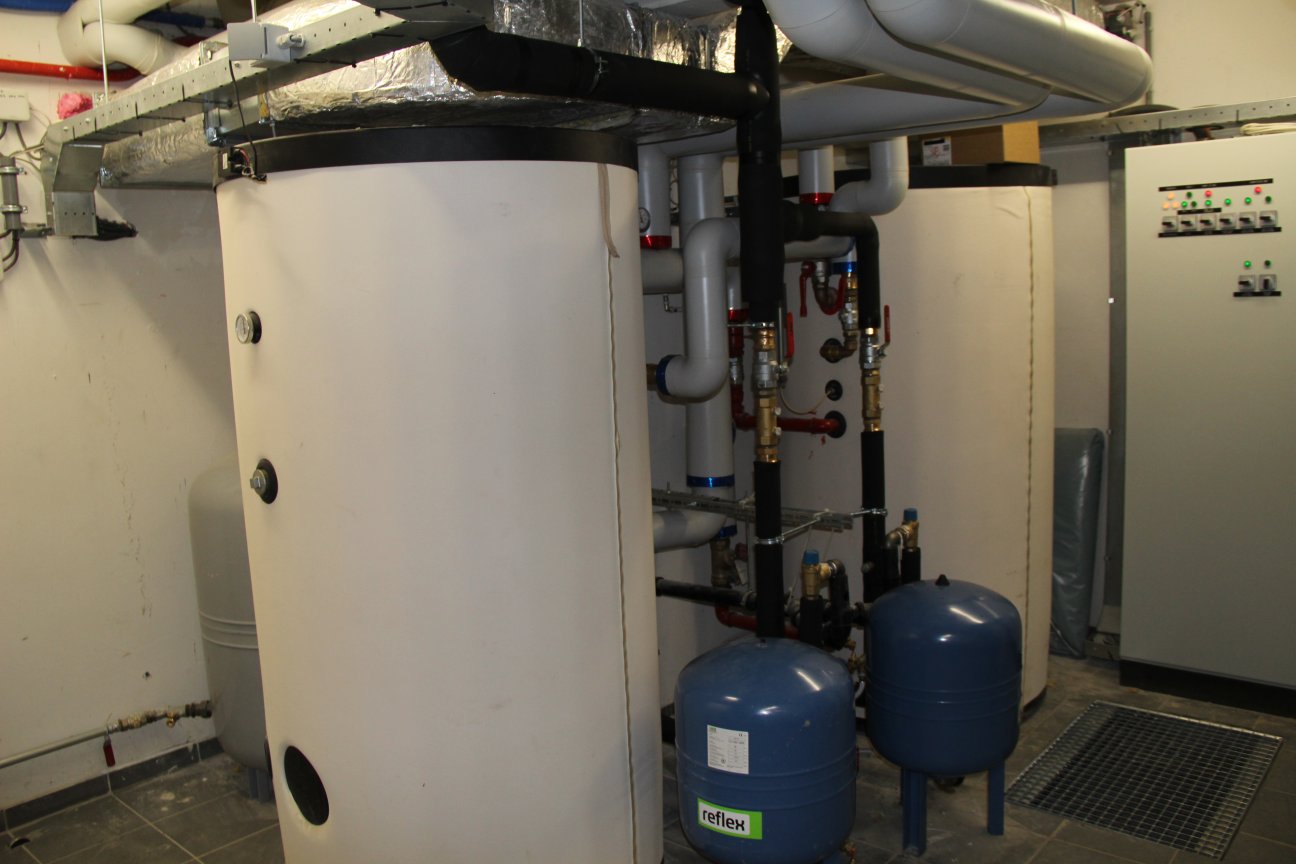

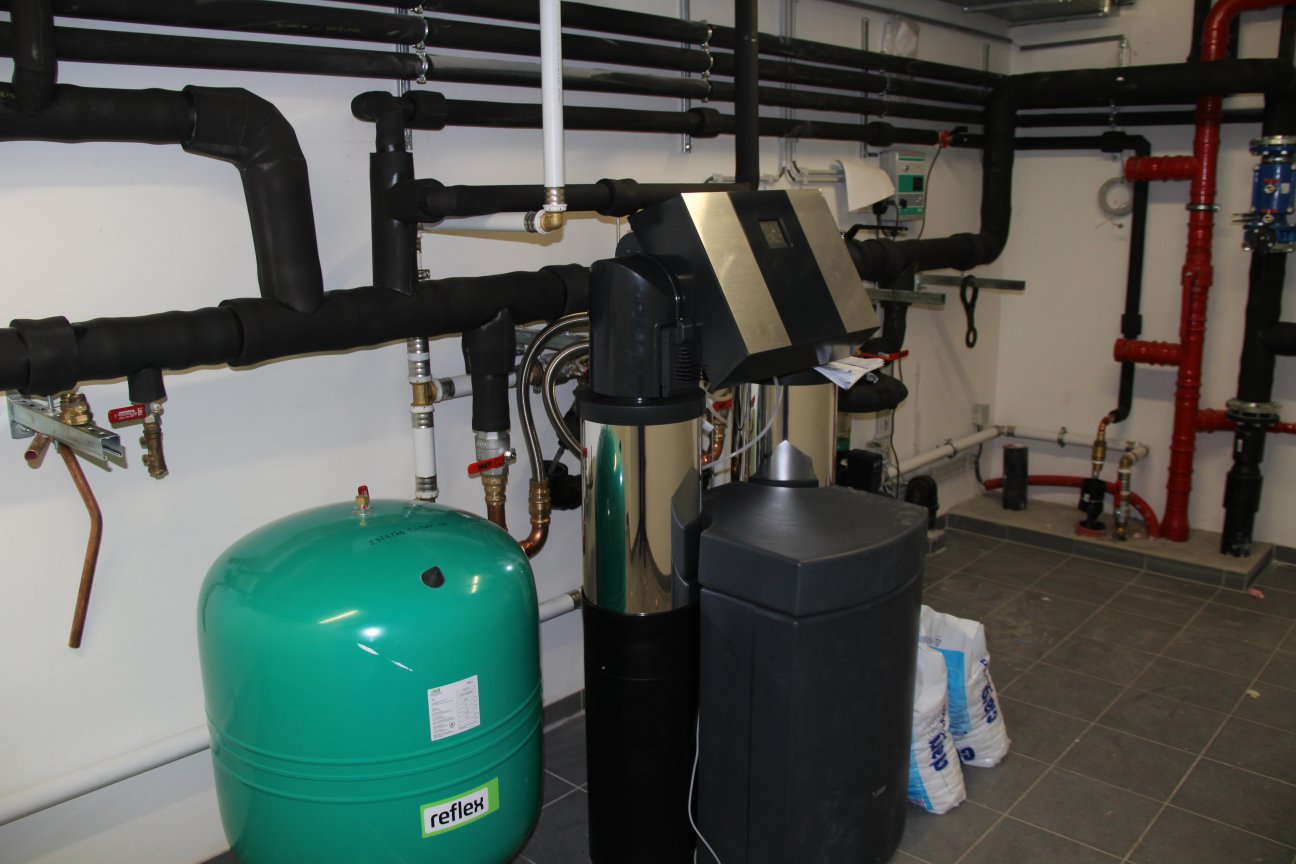

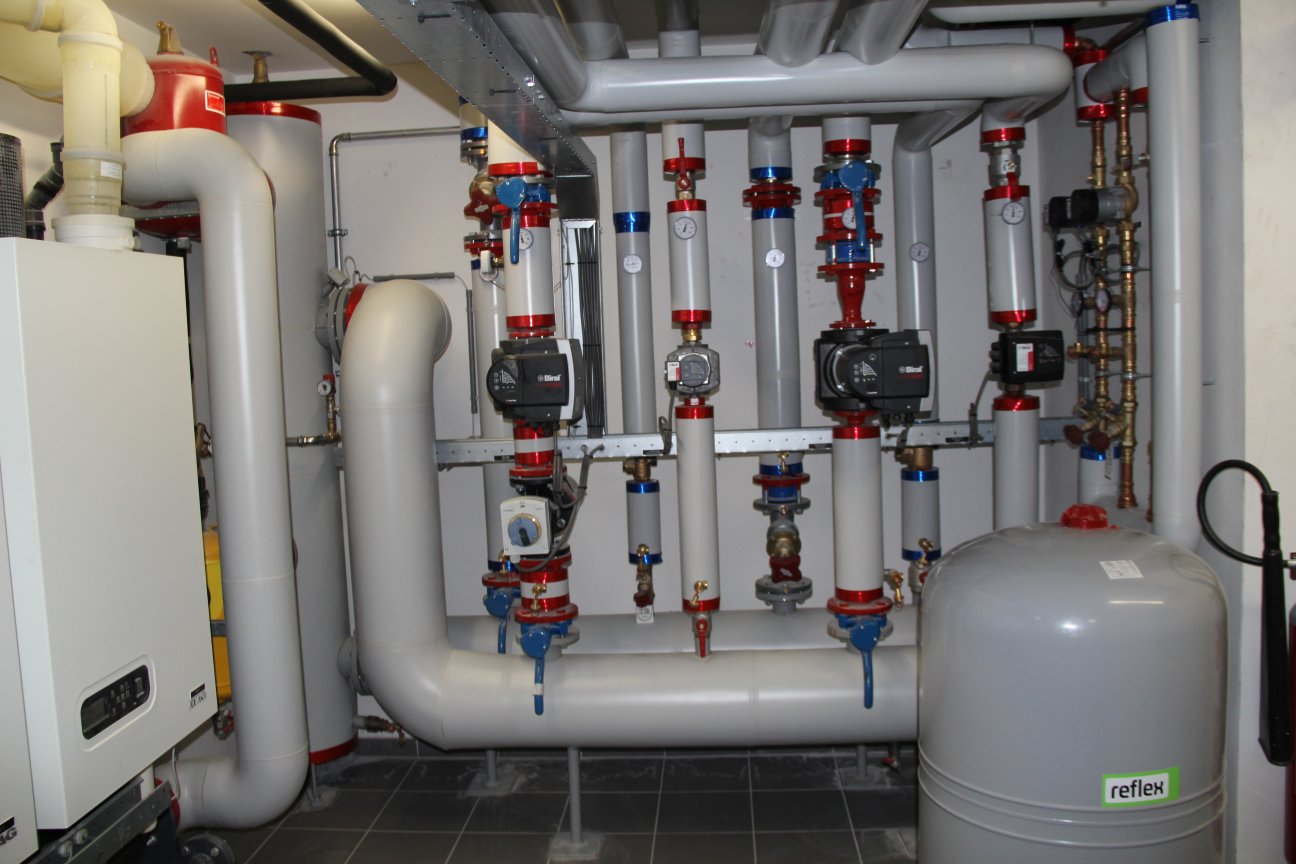

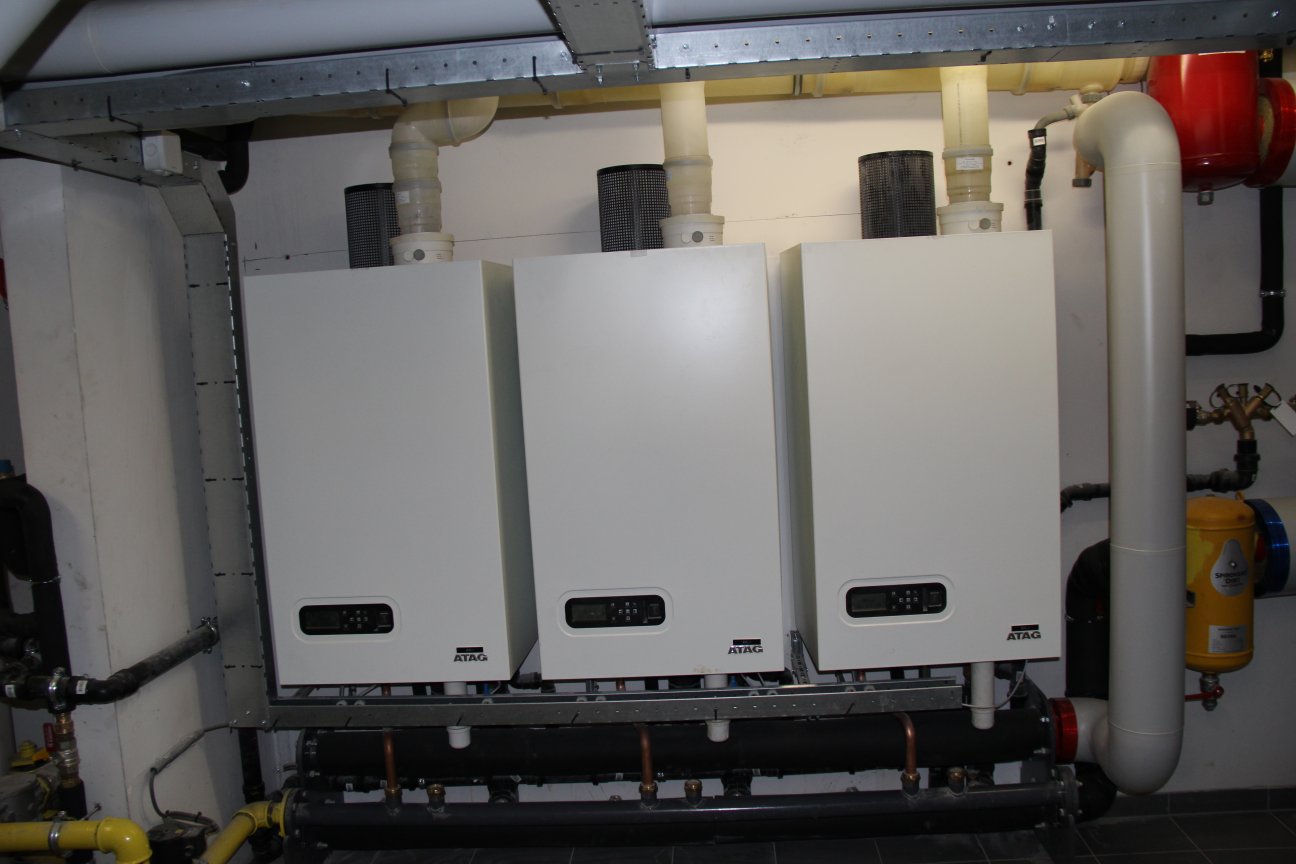

De verwarming gebeurt met radiatoren en een weersafhankelijke regeling die 3 ATAG XL ketels aanstuurt welke in cascade staan. De industriële keuken wordt zowel gekoeld als verwarmd via een koel/verwarmingsbatterij in de luchtbehandelingsgroep; voor de luchtgroepen hebben we GEA HAPPEL gekozen. Het sanitair warmwater wordt aangemaakt via de CV. in 3 boilers van elk 750L, voorzien van anti-legionella regeling van Danfoss.
Dit alles word gestuurd vanuit een DDC regeling.
Dit was voor ons dan ook een fijn en geslaagd project waarvan we de studie in eigen beheer hebben gedaan.
Fiche
| Uitvoering | 2013 |
| Bouwheer | Domein De Castelmolen, Meerbeke |
| Architectenbureau | DS |
| Studiebureel | HESA eigen beheer |
| Luchtgroepen | 1 x 2700m³, 1 x 6000m³, 1 x 2760m³, 1 x 1600m³ |
| Omschrijving | Volledig nieuwe HVAC en sanitair installatie Stookplaats met condenserende ketels 3 x 110kW, radiatoren 3 boilers elk 750L DDC regeling met visualisatie |
Foto's
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
